1,Σύνθεση συστήματος
(1),Μονάδα προετοιμασίας αλατόνερου:
Προετοιμάστε κορεσμένο αλατόνερο για τη γεννήτρια
Τα κύρια εξαρτήματα περιλαμβάνουν έναν αποσκληρυντή νερού, μια δεξαμενή αλατόνερου, έναν τροφοδότη αλατιού και ένα σύστημα ακριβούς ανάμιξης αλατόνερου, κ.λπ.
(2),Μονάδα αντίδρασης υποχλωριώδους νατρίου:

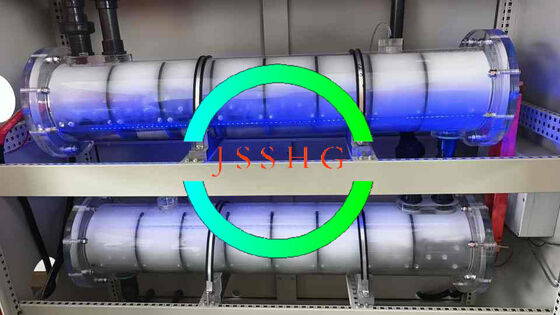

Ηλεκτρόλυση αλατόνερου για την παρασκευή υποχλωριώδους νατρίου

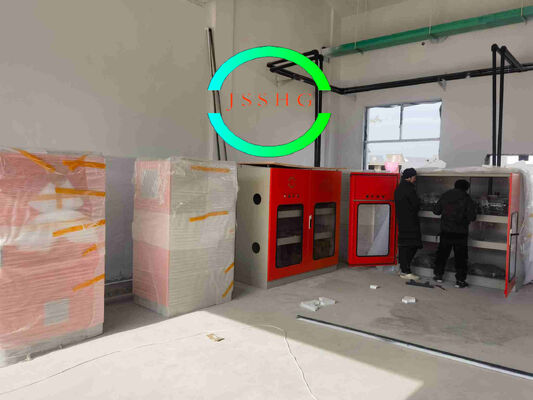

Η γεννήτρια υποχλωριώδους νατρίου περιλαμβάνει κυρίως μια γεννήτρια, εναλλάκτη θερμότητας, ανορθωτή, πίνακα ελέγχου, κ.λπ.

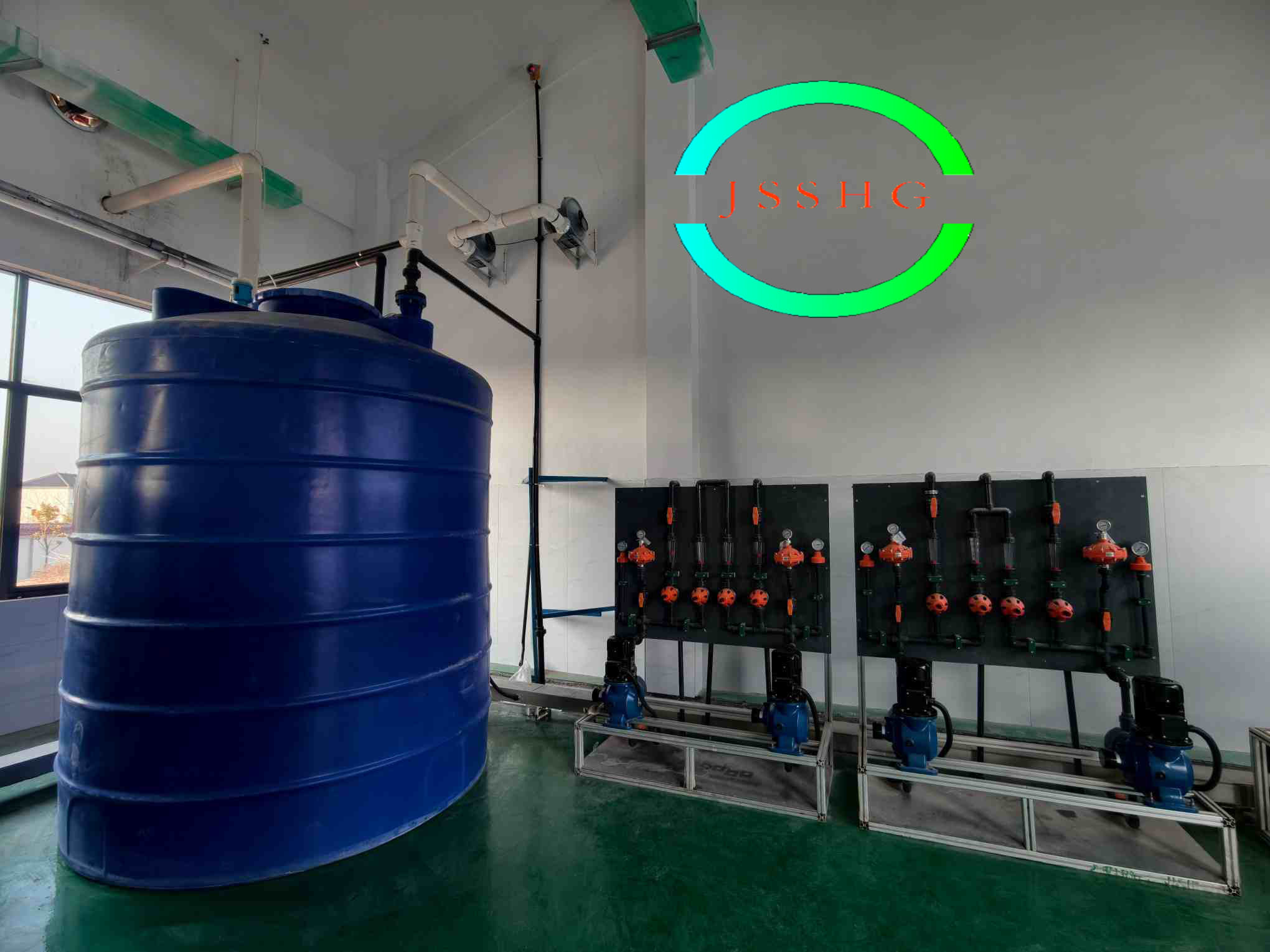

(3),Μονάδα αποθήκευσης υποχλωριώδους νατρίου:
Αποθηκεύστε το παρασκευασμένο υποχλωριώδες νάτριο.
Η μονάδα αποθήκευσης περιλαμβάνει κυρίως δεξαμενή αποθήκευσης υποχλωριώδους νατρίου, ανεμιστήρα εξαγωγής υδρογόνου, κ.λπ.
(4),Μονάδα παροχής υποχλωριώδους νατρίου:
Το παρασκευασμένο υποχλωριώδες νάτριο μεταφέρεται στο σημείο δοσομέτρησης.
Η μονάδα δοσομέτρησης περιλαμβάνει κυρίως αντλία τροφοδοσίας δοσομέτρησης, βαλβίδα ασφαλείας, βαλβίδα αντίθλιψης, μετρητή ροής, κ.λπ.
2,Τεχνική ισχύς:
Α,Ασφάλεια σχεδιασμού συστήματος
1), Ασφάλεια αποθεμάτων πρώτων υλών
2), Όλα τα κύρια εξαρτήματα είναι εξοπλισμένα με εφεδρικά για να διασφαλιστεί η ασφάλεια λειτουργίας
3.), Ανίχνευση συγκέντρωσης υδρογόνου εσωτερικού χώρου
4), Ανίχνευση ροής νερού εισόδου
5), Ανίχνευση πίεσης νερού εισόδου
6), Ανίχνευση στάθμης ηλεκτρολυτικού κελιού
7), Ανίχνευση θερμοκρασίας ηλεκτροδίου
8), Ανίχνευση ρεύματος ηλεκτρόλυσης
9), Ανίχνευση τάσης ηλεκτρόλυσης
10), Ανίχνευση συγκέντρωσης αλατόνερου
11), Ο ανεμιστήρας εξαναγκασμένης εξαγωγής αραιώνει το αέριο υδρογόνο
12 ), Ανίχνευση πίεσης ανέμου
13), Η δοσομέτρηση είναι ακριβέστερη και η εκροή είναι ασφαλέστερη
14), Παρακολούθηση ροής δοσομέτρησης
15), Η εφεδρεία υποχλωριώδους νατρίου μπορεί να αυξηθεί ανάλογα με τις πραγματικές συνθήκες
3,Το Διάγραμμα Ροής του Προϊόντος
