Ηλεκτροχημικός εξοπλισμός, μονάδα.

1,Αρχή

Το αλμυρό νερό ηλεκτρολύεται με συνεχές ρεύμα μέσω της ανόδου και της καθόδου για την παραγωγή χλωρίου στην επιφάνεια της ανόδου, την παραγωγή υδροξειδίου του νατρίου και υδρογόνου στην επιφάνεια της καθόδου και στη συνέχεια αντιδρά με υποχλωριώδες νάτριο που απαιτείται από το σύστημα παραγωγής.

Η εξίσωση της αντίδρασης είναι η εξής:













2, Κατανάλωση και προϊόντα





3,Σύνθεση συστήματος

(1), Ενότητα προετοιμασίας άλμης:

Προετοιμάστε κορεσμένο αλμυρό νερό για γεννήτρια:

Οι μονάδες περιλαμβάνουν κυρίως αποσκληρυντή νερού, δεξαμενή διάλυσης αλατιού, διανομέα αλατιού, σύστημα ανάμειξης ακριβείας θαλασσινού νερού κ.λπ.

(2), Μονάδα παραγωγής υποχλωριώδους νατρίου:

Παρασκευή υποχλωριώδους νατρίου με ηλεκτρόλυση άλμης:

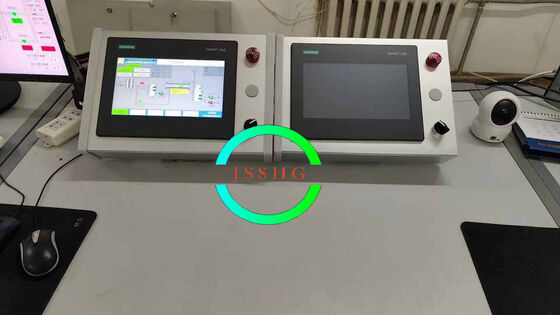

Η μονάδα παραγωγής υποχλωριώδους νατρίου περιλαμβάνει κυρίως γεννήτρια, εναλλάκτη θερμότητας, ανορθωτή, πίνακα ελέγχου κ.λπ.

(3), Μονάδα αποθήκευσης υποχλωριώδους νατρίου:

Αποθηκεύστε το παρασκευασμένο υποχλωριώδες νάτριο

Η μονάδα αποθήκευσης περιλαμβάνει κυρίως δεξαμενή αποθήκευσης υποχλωριώδους νατρίου, ανεμιστήρα εξάτμισης υδρογόνου κ.λπ.

(4), Μονάδα μεταφοράς υποχλωριώδους νατρίου:

Στείλτε το παρασκευασμένο υποχλωριώδες νάτριο στο σημείο δοσολογίας

Η μονάδα μεταφοράς περιλαμβάνει κυρίως αντλία μεταφοράς τροφοδοσίας, βαλβίδα ασφαλείας, βαλβίδα αντίθλιψης, ροόμετρο κ.λπ.













4,Γιατί να επιλέξετε την τεχνολογία Jiashang

Δύναμη σχεδιασμού, ποιότητα παραγωγής, διασφάλιση ασφάλειας, απόδοση έργου

4.1,Τεχνική δύναμη





4.2,Προστασία ασφάλειας του σχεδιασμού του συστήματος

ένα. Ασφάλεια αποθήκευσης πρώτων υλών

σι. Τα κύρια εξαρτήματα είναι εξοπλισμένα με ανταλλακτικά για την ασφαλή λειτουργία

ντο. Ανίχνευση συγκέντρωσης υδρογόνου σε εσωτερικούς χώρους

ρε. Ανίχνευση ροής εισροής e. Ανίχνευση πίεσης εισόδου νερού

φά. Ανίχνευση στάθμης υγρού ηλεκτρολυτικού σωλήνα g. Ανίχνευση θερμοκρασίας ηλεκτροδίων

η. Ανίχνευση ηλεκτρολυτικού ρεύματος i. Ανίχνευση ηλεκτρολυτικής τάσης

ι. Ανίχνευση συγκέντρωσης άλμης k. Η ισχυρή εξάτμιση αραιώνει το υδρογόνο

μεγάλο. Ανίχνευση πίεσης ανέμου m. Πιο ακριβής δοσολογία και ασφαλέστερη εκροή

n. Παρακολούθηση δοσομετρικής ροής

σελ. Το απόθεμα υποχλωριώδους νατρίου μπορεί να αυξηθεί ανάλογα με την πραγματική κατάσταση

4.3, Δομή ηλεκτροδίων της πατενταρισμένης τεχνολογίας

Πλάκα ηλεκτροδίου: ηλεκτρόδιο πλάκας. Τα υλικά βάσης ανόδου και καθόδου του ηλεκτροδίου είναι όλα κατασκευασμένα από καθαρό υλικό τιτανίου TA1. Στη διαδικασία της ηλεκτρόλυσης, η κάθοδος προστατεύεται, ενώ η άνοδος χάνεται, επομένως η επιφάνεια της ανόδου πρέπει να προστατεύεται με επίστρωση. Η επιφάνεια ανόδου του ηλεκτροδίου γεννήτριας μάρκας jsshg είναι επικαλυμμένη με οξείδιο ρουθηνίου και ιριδίου με λεπτότητα σωματιδίων 20 nm, το οποίο επεξεργάζεται με νανοτεχνολογία. Η επίστρωση χωρίζεται σε περισσότερες από 18 φορές και το πάχος της επίστρωσης είναι 20 μικρά, γεγονός που μπορεί να εξασφαλίσει τη μακροπρόθεσμη σταθερή διάρκεια ζωής.

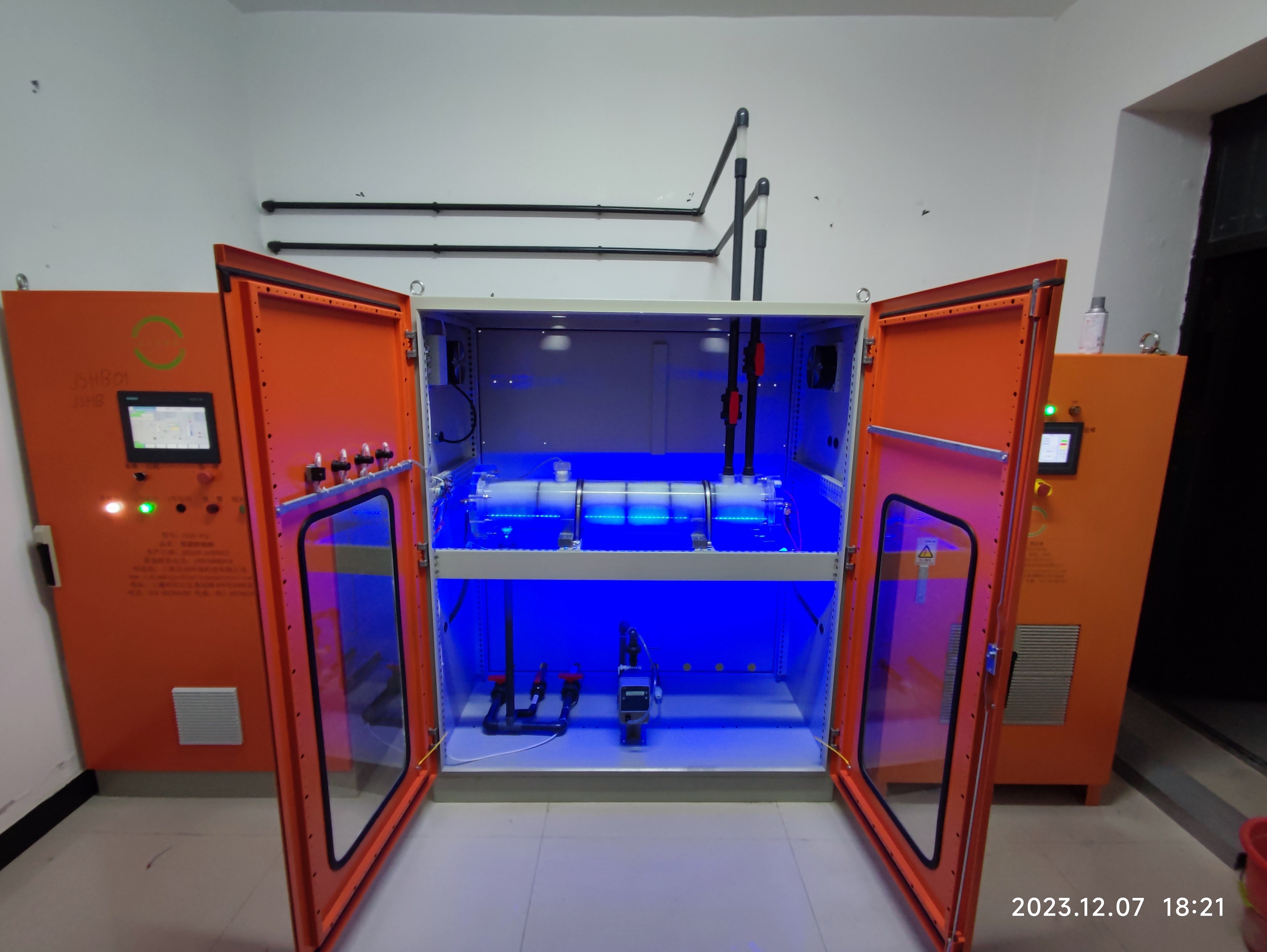

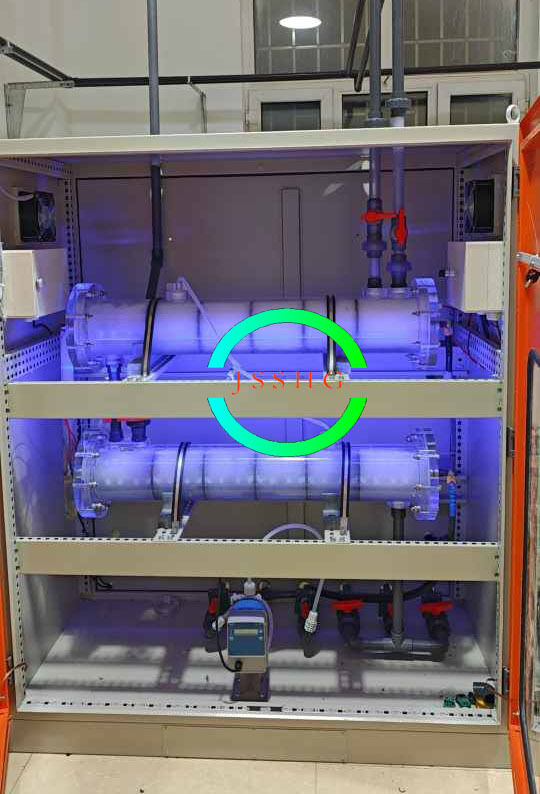

4.4, Πλήρως διαφανές ηλεκτρολυτικό στοιχείο

Το παρακάτω σχήμα:





Ο ηλεκτρολύτης μας είναι ο μόνος πλήρως διαφανής σχεδιασμός στην Κίνα, συμπεριλαμβανομένων των φλαντζών. Όταν η αραιή άλμη ηλεκτρολύεται, η ηλεκτρολυτική κατάσταση είναι ξεκάθαρη με μια ματιά. Για την ηλεκτρόλυση, το πιο σημαντικό πράγμα που πρέπει να προσέξετε είναι εάν το ηλεκτρολυτικό στοιχείο κλιμακώνεται και εάν το ηλεκτρόδιο λειτουργεί σε ασφαλή κατάσταση. Το πλήρως διαφανές ηλεκτρολυτικό στοιχείο μπορεί να δει οπτικά την πραγματική κατάσταση, έτσι ώστε να προστατεύεται καλύτερα το ηλεκτρολυτικό στοιχείο. Ο ηλεκτρολύτης είναι εξοπλισμένος με προστασία στάθμης υγρού, προστασία χαμηλής θερμοκρασίας, προστασία υψηλής θερμοκρασίας, προστασία χαμηλού ρεύματος, προστασία υπέρ-υψηλού ρεύματος, προστασία χαμηλής τάσης και προστασία υπέρ-υψηλής τάσης. Μόλις υπάρξει μια ανωμαλία, το σύστημα θα στείλει ένα σήμα συναγερμού και θα σταματήσει να λειτουργεί.



4.5, Ηλεκτρολυτική τροφοδοσία εξοικονόμησης ενέργειας

Το παρακάτω σχήμα:



Η γεννήτρια υποχλωριώδους νατρίου χρησιμοποιεί τροφοδοτικό ηλεκτρονικής μεταγωγής σταθερού ρεύματος υψηλής συχνότητας ως ηλεκτρολυτικό τροφοδοτικό. Λόγω της χρήσης της τεχνολογίας ανόρθωσης υψηλής συχνότητας, η απόδοση μετατροπής AC / DC φτάνει περισσότερο από 95%, η θερμογόνος δύναμη είναι πολύ χαμηλή, η λειτουργία είναι σταθερή και ο όγκος είναι μικρός, που είναι περισσότερο από 20% υψηλότερος από την απόδοση ηλεκτρικής μετατροπής του συνηθισμένου ανορθωτή πυριτίου (νατρίου υποχλωριώδους ανορθωτή ρεύματος 6 GB-121 Απαιτείται ρεύμα 6 υποχλωριώδους νατρίου-921 ≥ 72%).
